Zapytaj o ofertę

Siemyśl, Polska

lubZadzwoń +48 94 351 88 73

Opis

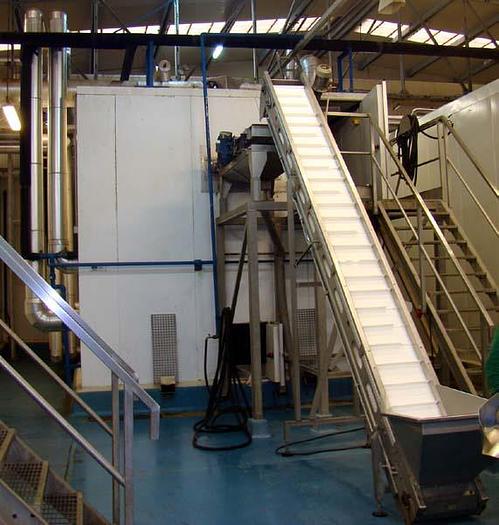

805.18 (401.16) Taśmowy tunel fluidyzacyjny "Mostostal Wrocław" Długość - 11.650 mm. Producent - Mostostal Wrocław; Typ - TZF 1; 7-wentylatorowy; Moc wentylatora - 11,7 kW (x 7); Wydajność - 4 t/h (dla zielonego groszku); Szerokość taśmy - 1.280 mm. Zdjęcie chłodnic urządzenia po demontażu Zdjęcie taśmy nierdzewnej po demontażu Zdjęcie wentylatorów po demontażu 805.17 (401.15) Tunel zamrażalniczy na ciekły azot ( LN 2 ) – Rommenhöller, Niemcy długość - 8.200 mm; szerokość - 1.550 mm; wysokość - 2.000 mm. Producent - Rommenhöller, Niemcy; czynnik chłodzący - ciekły azot LN 2; typ - LF 8/75-0789; długość sekcji zamrażającej - 7.200 mm; szerokość taśmy - 750 mm; wydajność (w zależności od rodzaju produktu) - 170-540 kg/h; wysokość otworu wejście/wyjście - 145 mm; szerokość otworu wejście/wyjście - 900 mm; czas przetrzymywania produktu - 3-40 minut; zasilanie - 380 V/50 Hz; Moc zainstalowana - 8,5 kW; 5-wentylatorowy; wykonanie nierdzewne; taśma siatkowa nierdzewna. Zdjęcia urządzenia po remoncie 805.16 (401.14) Spiralny tunel zamrażalniczy Frigoscandia długość - 4.500 mm; szerokość - 1.150 mm; wysokość bez kierownicy powietrza - 1.450 mm; wysokość z kierownicą powietrza - 1.950 mm. Długość minimalna – 5.300 mm; Szerokość minimalna – 4.750 mm; Wysokość minimalna – 4.400 mm; Długość całkowita – 6.500 mm; Szerokość całkowita – 5.800 mm; Wysokość całkowita – 4.500 mm; Ilość pięter – 26; Prześwit między piętrami – 60 mm; średnica zewnętrzna bębna (rdzenia) - 2.700 mm; Długość taśmy – ponad 300 m bieżących; Szerokość taśmy – 610 mm; Chłodnica trzy-segmentowa, stalowa i ocynkowana; Wentylator obiegu powietrza ; Średnica całkowita wentylatora – 1.500 mm; Średnica wewnętrzna wentylatora – 1.150 mm; Śmigła wentylatora aluminiowe; Moc napędu wentylatora – 30 kW; Obroty napędu wentylatora – 1.470 U/min.; Tunel nie posiada agregatu chłodniczego, ani obudowy. Schemat urządzenia Zdjęcie urządzenia zdemontowanego Zdjęcia urządzenia zmontowanego i sprawnego Zdjęcie wylotu taśmy z tunelu zamrażalniczego Zdjęcia prześwitów między-taśmowych i taśmy prętowej Zdjęcie wnętrza tunelu, pięter, po otworzeniu osłon stalowych Zdjęcie chłodnicy tunelu - po demontażu Zdjęcie wentylatora wymuszającego obieg powietrza - po demontażu 805.15 (401.11) Glazurownica do wyrobów mrożonych Glazurownica do wyrobów mrożonych - ryb, mięs, warzyw i owoców poprzez natrysk wodny. Wykonana całkowicie ze stali nierdzewnej. szerokość - 1.160 mm; długość - 1.860 mm; wysokość - 880 mm; wysokość z klapą - 1.200 mm. natrysk dolny i górny po 16 dysz, dolna rynna. moc silnika - 0,55 kW; płynna regulacja przesuwu taśmy; klapa - 1.150 x 910 x 310 mm; długość taśmy przenośnika - 1.820 mm; szerokość taśmy przenośnika - 900 mm. Zdjęcie urządzenia po remoncie Zdjęcia urządzenia nowo zbudowanego 805.14 (401.10) Tunel spiralny do zamrażania wyrobów kulinarnych i innych, produkcji niemieckiej Tunel jest bez obudowy, chłodnicy i agregatu. Istnieje możliwość dobrania odpowiedniej chłodnicy i agregatu na naszym składzie maszyn. przekrój całkowity bębna z taśmą - 2.500 mm; wysokość całkowita - 3.500 mm. moc silnika z przekładnią - 2,2 kW z płynną regulacją obrotów; posiada 11 pięter; przestrzeń między piętrami 150 mm; podawanie produktu na wysokości - 1.100 mm; wyjście schłodzonego/zamrożonego produktu na wysokości - 3.000 mm; długość taśmy nierdzewnej - 76 m; szerokość taśmy - 550 mm. Zdjęcie urządzenia zmontowanego i sprawnego 805.13 (401.9) Tunel spiralny zamrażalniczy HEINEN długość - 7.000 mm; szerokość tunelu - 5.300 mm; wysokość - 4.000 mm. długość - 4.370 mm; szerokość - 3.940 mm; wysokość - 3.300 mm. wydajność chłodnicza - 100 kW; zapotrzebowanie mocy - 20 kW; chłodnica freonowa o wydajności chłodniczej - 105 kW; długość taśmy nierdzewnej - 260 m; szerokość taśmy - 550 mm; tunel bez maszynowni i obudowy. Schemat urządzenia Zdjęcie urządzenia zmontowanego i sprawnego 805.12 (401.8) Tunel spiralny GRAAM typ 6.6 do mrożenia tusz drobiowych i króliczych w kartonach, produkcji duńskiej długość - 8.000 mm; szerokość - 8.000 mm; wysokość całkowita - 12.000 mm. średnica bębna - 6.000 mm; wysokość bębna - 11.000 mm; szerokość drogi przesuwu - 1.250 mm; max. załadunek - 8.000 kg; max. wysokość produktu-kartonu - 160 mm; wydajność - 1.500 kg/h przy temperaturze +10°C do -18°C; 805.11 (401.7) Tunel zamrażalniczy Heinen typ Schaltschrank długość całkowita - 6.100 mm; szerokość całkowita - 2.570 mm; wysokość całkowita - 2.700 mm. załadunek - północ lewa strona dół; wyładunek - południe lewa strona góra; ilość pięter - 13; prześwit między piętrami - 100 mm; szerokość taśmy - 500 mm; płynna regulacja przesuwu taśmy; chłodnica stalowa; moc chłodnicy - 60 kW przy temperaturze odparowania czynnika -40ºC; chłodnica wyposażona w 2 wentylatory obiegu powietrza; moc jednego wentylatora chłodnicy - 3,05 kW; obroty wentylatora - 1.370 U/min.; czynnik chłodniczy - amoniak, freon; moc napędu głównego z przekładnią do taśmy - 1.400/14 U/min.; waga napędu głównego z przekładnią - 139,5 kg; moc napędu pomocniczego z przekładnią do taśmy - 1,1 kW; obroty napędu pomocniczego z przekładnią do taśmy - 1.400 U/min. Zdjęcia urządzenia w trakcie remontu 805.10 (401.6) Tunel chłodniczy - bez agregatu Służy do schładzania produktów żelatynopodobnych, czekolady, zniczy itp. długość całkowita - 5.900 mm; szerokość całkowita - 1.600 mm; wysokość całkowita - 1.900 mm; długość stołu napinającego - 350 mm; długość stołu napędowego - 880 mm; szerokość taśmy poliuretanowej - 800 mm; szerokość wlotu do tunelu - 950 mm; wysokość załadunku - 920 mm. Zdjęcie urządzenia po demontażu 805.9 (401.5) Tunel mroźniczy na ciekły azot Tunel przeznaczony jest do mrożenia owoców, warzyw, grzybów, mięsa i innych kulinarii. Posiada urządzenie do pneumatycznego unoszenia pokrywy do góry, co umożliwia mycie taśmy. długość taśmy - 10.300 mm; szerokość całkowita - 2.100 mm. moc wentylatorów - 6,6 kW; 12 wentylatorów po 0,55 kW każdy; szerokość taśmy nierdzewnej - 1.200 mm; waga - 3.000 kg. Schemat urządzenia 805.8 (401.4) Tunel zamrażalniczy, fluidyzacyjny - rynna wibracyjna KÜHLAUTOMAT BERLIN długość całkowita - 5.550 mm; szerokość całkowita - 1.500 mm; wysokość całkowita - 2.150 mm. Wydajność 3.000 kg/h przy zielonym groszku i temperaturze załadunku +20°C i temperaturze rozładunku -20°C - 3.000 kg/h Załadunek tunelu zamrażalniczego czynnikiem chłodzącym NH 3 przy temperaturze -30°C - 1.400 dm 3 lub 950 kg długość robocza tunelu - 4.600 mm; szerokość robocza taśmy - 900 mm. Powierzchnia parowników - 480 m 2 x 4 = 1.920 m 2 Zasysający kolektor - 219 mm x 7 Średnica rur doprowadzających czynnik chłodniczy - 57 + 3,5 mm Czynnik chłodniczy - NH 3 (amoniak) w systemie pompowym Połączenie elektryczne, system trójfazowy z przemiennym połączeniem prądu elektrycznego 380/220 V, 50 Hz Zapotrzebowanie mocy elektrycznej dla szafy sterowniczej - 100 kW, wymiar kabli - 2 (4 x 50 mm 2 ) Al Moc silników wentylatorów - 2 x 30 kW Uzupełniające silniki wentylatorów na parterze - 4 x 4,8 kW Zapotrzebowanie pary średnio - 60 kg/h Zapotrzebowanie pary max. - 115 kg/h Ciśnienie - 0,3-0,5 MPa lub 3-5 kg/cm 2 Temperatura - 150°C Objętość wody przy rozmrażaniu - 2.000 dm 3 (l) Olej - hydrauliczny H20 TGL 17542/01 Ciśnienie - 5-9,5 MPa lub 50-95 kg/cm 2 Ilość oleju hydraulicznego w agregacie - 300 dm 3 (l) Rysunki katalogowe urządzenia 805.7 (401.3) Tunel zamrażalniczy spiralny (żyrofryz) Frigoscandia długość - 5.950 mm; szerokość - 3.370 mm; wysokosć - 2.520 mm. tunel bez maszynowni; szerokość taśmy nierdzewnej - 410 mm; długość całkowita taśmy - 175 m; przesuw taśmy regulowany - 1-15 m/min; chłodnica stalowa ocynkowana; moc chłodnicza - 75.000 kcal/h przy temperaturze odparowania czynnika chłodniczego -40°C; wysokość zamrażanego produktu do 60 mm; łączne zapotrzebowanie energii elektrycznej - ok. 17 kW (w tym 3x3,8 kW wentylatory chłodnicy) przygotowany do pracy na freonie. Schemat urządzenia 805.6 (401.2) Tunel spiralny zamrażalniczy z taśmą 710 mm długość – 6.700 mm; szerokość – 5.900 mm; wysokość – 4.500 mm. taśma nierdzewna, zagęszczona oplotem; szerokość taśmy nierdzewnej - 710 mm; wysokość prześwitu między taśmami - 60 mm; długość całkowita taśmy – ponad 300 m; 25 obwodów taśmy na bębnie (25 pięter);; przekrój bębna – 3.100 mm; wysokość bębna – 3.200 mm; słupy do prowadnic ocynkowane; prowadnice taśmy – ćwierćkola metalowe ocynkowane, połączone w obwody; napęd bębna – motoreduktor - moc silnika – 4 kW , 1.440 U/min; napęd taśmy – motoreduktor – moc silnika – 1.5 kW, 1.440 U/min; naciągi i napinacze taśmy; konstrukcja podestu ocynkowana z podłogą aluminiową antypoślizgową; inne drobne normalia; chłodnice ocynkowane – 4 szt.; łączna moc chłodnicza - ok. 400 kW; wentylatory do chłodnic – 4 szt.; łączna moc wentylatorów - 30 kW. 805.5 (401.1) Kontenerowy tunel zamrażalniczy "Heinen" długość całkowita - 6.530 mm; szerokość całkowita - 2.950 mm; wysokość całkowita - 2.920 mm. Producent - Heinen; Nr fabryczny - 21.798; 20 pięter; Wydajność chłodnicza - 60 kW; wejście - północ dół; wyjście - północ góra; stacja odmuchu taśmy na wejściu; szerokość taśmy - 450. Z djęcia urządzenia po remoncie 805.4 (406.5) Szafa kontaktowego mrożenia - SABROE długość - 2.180 mm szerokość - 1.660 mm wysokość - 2.260 mm (+ 900 mm siłownik). długość - 1.480 mm; szerokość - 1.150 mm. Producent - Sabroe, Dania; Górny dociskający płyty siłownik hydrauliczny; ilość płyt - 15; Obudowa - stal ocynkowana; Płyty - aluminiowe; Minimalna grubość bloku mrożonego - 30 mm. Zdjęcia urzadzenia po estetyzacji 805.3 (406.4) Zamrażarka płytowa KLIMOR długość - 2.400 mm; szerokość - 1.430 mm; wysokość - 2.300 mm. 10 płyt o wymiarach - 1.440 mm x 1.100 mm; czynnik - R 717 do wpięcia w instalację; Typ - ZPPM8R nr fabryczny 000178; masa - 1.775 kg; dopuszczalne ciśnienie robocze - 21 bar; próba wytrzymałości - 35 bar; próba szczelności 21 bar; wydajność mrożenia - 22 t/dobę; próba mocy 116 kW; z agregatem hydraulicznym. Zdjęcie urządzenia przed remontem 805.2 (406.2) Pozioma szafa płytowa do kontaktowego mrożenia JACKSTONE - nr A 4370, Anglia Przystosowana do wpięcia w instalację chłodniczą amoniakalną lub freonową. Wsad jednorazowy do szafy od 1.400 do 1.500 kg. Szafa posiada 15 płyt mroźniczych, czyli 14 przestrzeni załadunkowych. Rozstępy pomiędzy płytami pozwalają na mrożenie produktu o wysokości od 5 do 10 cm. Wyposażona w system hydrauliczny pozwalający na mechaniczne ściskanie i luzowanie płyt. Produkt przeznaczony do mrożenia załadowywany jest w tace, które stanowią jednocześnie formę bloku. długość - 2.850 mm; szerokość - 1.620 mm; wysokość - 3.360 mm (z tłokiem); wysokość bez tłoka - 2.320 mm. długość - 2.080 mm; szerokość - 1.120 mm; grubość - 20 mm; wykonane z aluminium. Szafa wyposażona w zespół hydrauliczny służy do dociskania płyt po załadunku produktu i ich rozciągania po zakończeniu mrożenia. moc silnika pompy hydraulicznej - 4 kW; ciśnienie pompy hydraulicznej w zespole - 160 bar; łączna wydajność chłodnicza szafy - 75 kW przy temperaturze odparowania czynnika chłodniczego -40°C; wydajność - 20 t/doba; czynnik chłodniczy - amoniak R 717 lub freon (na przykład R 22); czas mrożenia jednego wsadu - 90-95 min.; czas załadunku, odtajania i wyładunku - ok. 15 min.; czas całkowity cyklu - 105-110 min.; ilość tac uzależniona od wielkości mrożonego bloku; waga urządzenia - ok. 2.100 kg. waga zespołu hydraulicznego - 110 kg. Zdjęcia urządzenia po remoncie 805.1 (406.1) Szafa płytowa do kontaktowego mrożenia (pozioma) SABROE Producent - Sabroe, Dania; Typ - PFP 145; Czynnik chłodniczy - freon R22; Płyty mroźnicze aluminiowe - 7 i 8 sztuk; Wymiar płyty - 1.555 x 1.115 mm; Powierzchnia płyty - 1,73 m kw.; Minimalne natężenie - 55 A; Zasilanie - 3x380 V, 50 Hz; Ciężar z czynnikiem - 3.200 kg; Wydajność - ok. 7,5 t/24 h; Czas załadunku i rozładunku - 10 min.; Ilość produktu na 1 cykl mrożenia - 550-600 kg; Grubość zamrażanego produktu - 60 mm; Temperatura rdzenia - -10ºC; Temperatura wsadu - 15ºC; Średnia temp. płyt - -32ºC; Efektywny czas zamrażania - 85-90 min.; Dwustopniowy kompresor - typ TCMO 18; Prędkość obrotowa kompresora - 1.800 obr./min.; Silnik elektryczny kompresora - 22 kW/1.450 obr./min./380 V/50 Hz; Skraplacz chłodzony wodą - wlot dół, wylot góra; Odmrażanie płyt - poprzez pozostawienie otwartych drzwi i/lub dodatkowy nadmuch ciepłemy powietrzem; Układ hydrauliczny - silnik, pompa, zbiornik oleju, wskaźnik ciśnienia, zawór sterujący i zwrotny, filtry, dwustronny cylinder hydrauliczny; Silnik elektryczny układu hydraulicznego - 2,2 kW/ 1.450 obr./min./ 380 V/ 50 Hz; Pompa układu hydraulicznego - 8 l/min. przy 1.450 obr./min.; Ciśnienie -- 105 kg/cm²; Cylinder hydrauliczny - średnica 100 mm; skok 500 mm. Zdjęcia urządzenia w zakładzie produkcyjnym

Specyfikacje

StanUżywane
Numer magazynowy805.19 (401.17)
I sekcja chłodniczachłodnica 2-wentylatorowa, miedziana + 3 wentylatory wspomagające obieg powietrza;
Ii sekcja chłodniczachłodnica 2-wentylatorowa, miedziana + 2 wentylatory wspomagające obieg powietrza;
Iii sekcja chłodniczachłodnica 2-wentylatorowa, miedziana + 2 wentylatory wspomagające obieg powietrza.
ProducentKLIMOR Gdynia - Zakłady Okrętowych Urządzeń Chłodniczych i klimatyzacyjnych;
