Przeciwprądowy rurowy wymiennik ciepła "JAD-3/18 L"

Przeciwprądowy rurowy wymiennik ciepła "JAD-3/18 L"

Przeciwprądowy rurowy wymiennik ciepła "JAD-3/18 L" przeznaczony jest do pracy w pozycji pionowej w wodnych systemach ciepłowniczych. Służy do pośredniego przekazywania energii cieplnej do instalacji centralnego ogrzewania, ciepłej wody użytkowej oraz systemów wentylacyjno-grzewczych. Wymiennik przystosowany jest do pracy w układach woda–woda oraz para–woda.

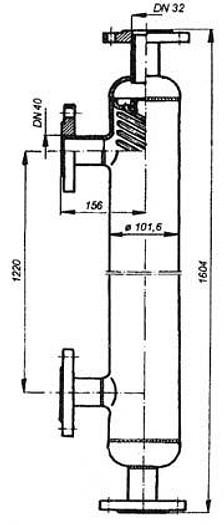

Dane gabarytowe

• brak danych wymiarowych
• masa: 27,8 kg
• powierzchnia wymiany ciepła: 2,12 m²

Dane techniczne

• typ: JAD-3/18 L
• konstrukcja: rurowa, przeciwprądowa
• pozycja pracy: pionowa
• maksymalna temperatura dla układu woda–woda: 150°C
• maksymalne ciśnienie dla układu woda–woda: 1,6 MPa
• maksymalna temperatura dla układu para–woda: 183°C
• maksymalne ciśnienie dla układu para–woda: 1,0 MPa
• temperatura wody grzejnej: 150/80°C
• temperatura wody ogrzewanej: 70/90°C
• moc cieplna Q: 200 kW – dla wymiennika w stanie fabrycznie czystym

Zastosowanie

Przeciwprądowy rurowy wymiennik ciepła "JAD-3/18 L" przeznaczony jest do stosowania w instalacjach ciepłowniczych i grzewczych, w tym w układach centralnego ogrzewania, przygotowania ciepłej wody użytkowej oraz instalacjach wentylacyjno-grzewczych. Może pracować jako wymiennik woda–woda lub para–woda.
