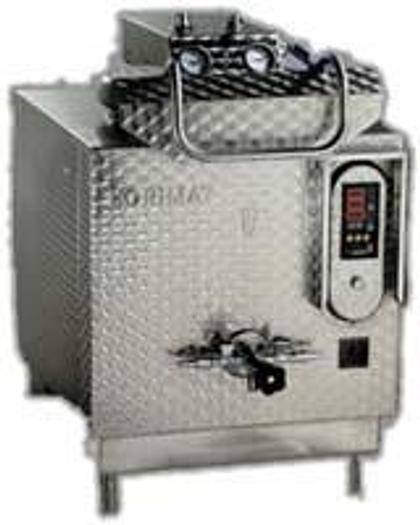

Autoklaw (kocioł warzelny ciśnieniowy) "KORIMAT" KA 240

Autoklaw (kocioł warzelny ciśnieniowy) "KORIMAT" KA 240

Wymiary gabarytowe:

- głębokość - 1.210 mm; - szerokość - 900 mm; - wysokość - 1.000 mm.

Dane techniczne:

- Producent - Christian Wagner, Korimat Metallwarenfabrik GmbH,

Niemcy; - Rok budowy - 1995; - Wydajność autoklawu - 21 kW; - Zawór bezpieczeństwa (sprężynowo-membranowy) o

przepustowości - 100 kW, typ SVE 3/4"

Intermes TUV.SV.94.946. 3/4" 2,5 bar H 100 2,5; - Zabezpieczenie przed wzrostem temperatury autoklawu - termometr kontaktowy powodujący wyłączenie palnika przy temperaturze dopuszczonej;

- Palnik olejowy - typ F8-A Hermann KG wg DIN 4787; - Wydajność palnika - 22 kW; - Ciśnienie oleju do 1,2 MPa; - Zużycie paliwa - ca. 2,5 kg/h; - Napięcie 220 V; - Ciśnienie robocze - 2,5 bar; - Pojemność całkowita kotła - 240 l; - średnica wewnętrzna kotła - 680 mm; - głębokość wewnętrzna kotła - 640 mm; - średnica rury olejowej - 10x1 mm; - grubość blachy części walcowej - 2 mm; - grubość dna - 4 mm; - grubość pokrywy - 3 mm; - Materiał zastosowany - X%CrNi1810 wg DIN 17441; - Najwyższa temperatura wody na dopływie - 50 °C; - Najwyższa temperatura wody na odpływie - 120 °C; - Maksymalna temperatura w kotle - 138 °C; - Pokrywa zabezpieczona przed otwarciem blokadą sprzężoną z zaworem wylotowym; - Masa - 300 kg.

Woda doprowadzona jest z sieci miejskiej o ciśnieniu 0,4 MPa. Autoklaw wstępnie zalewany jest wodą do określonego poziomu przy otwartej pokrywie. Po zanurzeniu koszy z puszkami do

sterylizacji poziom wody podnosi się aż do górnej krawędzi autoklawu. Po zamknięciu pokrywy i jej zablokowaniu ciśnienie wytwarzane jest za pomocą dostarczonego sprężonego powietrza, a następnie podwyższa się temperaturę wody za pomocą palnika olejowego.

Przykładowy czas sterylizacji dla puszki 175 g (przy ciśnieniu 1,5 Atm.) - 75 minut.
