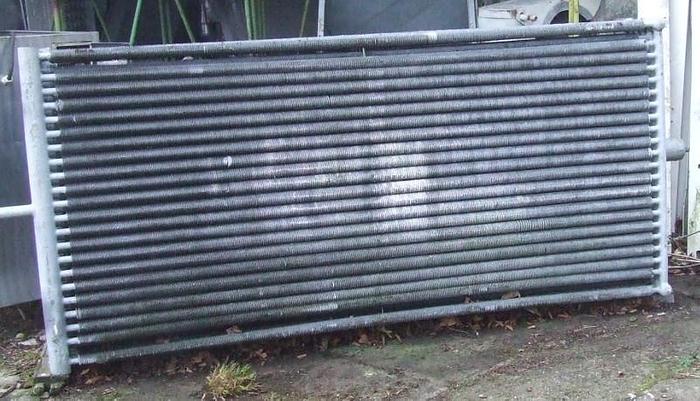

Wymiennik ciepła stalowy, ocynkowany, rurowy z lamelami okręconymi na rurach

Wymiennik ciepła stalowy, ocynkowany, rurowy

z lamelami okręconymi na rurach

Wymiary gabarytowe:

• długość - 3.070 mm;
• szerokość - 400 mm;
• wysokość - 1.220 mm.

Wymiary szczegółowe:

• ilość rurek - 6x22 = 132 rurki;
• długość rurek - 2.520 mm;
• średnica zewnętrzna rurek - 25 mm;
• średnica zewnętrzna rur kolektorów (10 szt) - 38 mm;
• długość rur kolektorów - 1.120 mm;
• średnica zewnętrzna rur kolektorów (2 szt) - 76 mm;
• długość rur kolektorów - 1.120 mm;
• średnica rurki krućca (długość 200 mm) - 45 mm;
• średnica rurki krućca (długość 250 mm) - 76 mm;
• wysokość pióra lamele okręconego na rurce - 13 mm;
• rozstaw między piórami lameli - 4 mm.
