Linia uboju bydła (elementy)

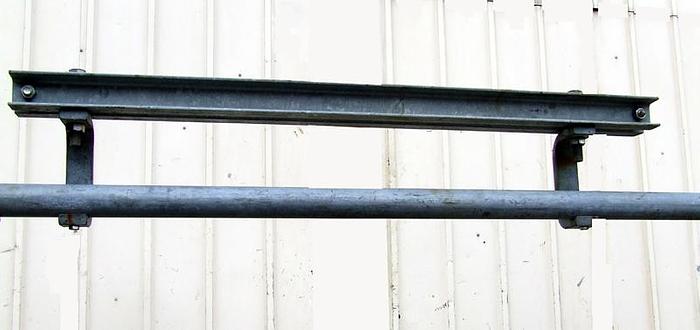

1. Tor ślizgowy do ubojni w standardzie EURO - ocynk {122.1}


Dane techniczne:


  • kompletny typ EURO, tzn.: 2 ceowniki, wieszak, rura;
  • wykonanie - stal ocynkowana;
  • średnica rury ślizgowej - Ø 60 mm;
  • wieszaki podtrzymujące rurę ślizgową rozstawione co 1.000 mm.


Dodatkowo:


  • rozjazdy;
  • zakręty.


2. Hak ślizgowy z dodatkowym hakiem do przewieszania półtusz wołowych {116.9}


Dane techniczne:


  • nośność - 1.250 kg;
  • hak wykonany ze stali nierdzewnej;
  • korpus wykonany ze stali ocynkowanej.


3. Nierdzewna myjka fartuchów {116.66}


Wymiary gabarytowe:


  • długość - 1.100 mm;
  • szerokość - 450 mm;
  • wysokość - 1.900 mm.


 4. Wieszaki na fartuchy (do suszenia po myciu) - nierdzewne {128.7}


Wymiary gabarytowe:


  • długość/wysokość - 1.180 mm;
  • szerokość - 950 mm.



4a. Stojak nierdzewny do wieszaków na fartuch impregnowany {128.58}


Wymiary gabarytowe:


  • Długość - 2.000 mm;
  • Szerokość - 800 mm;
  • Wysokość - 2.100 mm.


5. Pistolet pneumatyczny do uboju bydła FAMACO {116.26}


Wymiary gabarytowe:


  • długość - 400 mm;
  • szerokość - 150 mm;
  • wysokość - 300 mm.


6. Zespół do pozyskiwania krwi {128.25}


W skład zespołu wchodzą następujące urządzenia:


  • umywalka ze sterylizatorem noży;
  • nóż rurkowy do wykrwawiania;
  • zbiornik do krwi na kółkach - 2 szt.;
  • pompa do krwi;
  • wirówka do krwi.


Wirówka do oddzielania krwi od plazmy:


  • producent - Alfa Laval;
  • typ - BPB 204A-11/4228-1;
  • nr - 297 32 21;
  • moc napędu - 0,37 kW;
  • obroty - 1.400 U/min.;
  • zasilanie - 3x380 V/ 1,2/2,1 A / 50 Hz.


Wymiary gabarytowe wirówki:


  • długość - 410 mm;
  • szerokość - 360 mm;
  • wysokość - 860 mm.


 7. Nierdzewny podest wysoki do zarabiania zadu, obcinania pęcin i przewieszania {128.50}


Wymiary gabarytowe:


  • głębokość - 1.500 mm;
  • szerokość - 800 mm;
  • wysokość do podestu - 1.870 mm;
  • wysokość z barierką - 2.770 mm.


Wymiar podestu:


  • szerokość - 800 mm;
  • głębokość - 700 mm.


8. Obcinarka hydrauliczna - do pęcin górnych {113.3}


Obcinarka hydrauliczna 32 AR2 jest urządzeniem przeznaczonym do obcinania pęcin wołowych górnych.


Dane techniczne:


  • moc zainstalowana - 4 kW;
  • zasilanie - 3 x 380 V/ 50 Hz;
  • obroty - 1.410 U/min.;
  • pojemność zbiornika oleju - 40 l;
  • zalecana ciecz robocza - olej hydrauliczny hydrol 40;
  • maksymalne ciśnienie - 16 MPa;
  • maksymalne ciśnienie na linii powrotu - 5 MPa.


9. Obcinarka hydrauliczna - do pęcin dolnych i rogów {113.3}


Obcinarka hydrauliczna 32 AR2 jest urządzeniem przeznaczonym do obcinania pęcin wołowych dolnych i rogów.


Dane techniczne:


  • moc zainstalowana - 4 kW;
  • zasilanie - 3 x 380 V/ 50 Hz;
  • obroty - 1.410 U/min.;
  • pojemność zbiornika oleju - 40 l;
  • zalecana ciecz robocza - olej hydrauliczny hydrol 40;
  • maksymalne ciśnienie - 16 MPa;
  • maksymalne ciśnienie na linii powrotu - 5 MPa.


10. Piła brzeszczotowa do mostków {113.28}


Wymiary gabarytowe:


  • długość całkowita obudowy - 600 mm;
  • długość całkowita z brzeszczotem - 840 mm;
  • szerokość - 200 mm;
  • wysokość - 360 mm.


Dane techniczne:


  • długość brzeszczotu poza obudową - 240 mm.


11. Szafa do mycia głów wołowych po ściągnięciu skóry i obcięciu rogów


Posiada natryski pionowe z 4 stron, każdy po 3 dysze oraz tacę ociekową.


12. Lanca ciśnieniowa do mycia głów wołowych ze sterylizatorem {116.22}


Lanca służy do mycia przełyków, gardzieli i zagłębień wewnętrznych i zewnętrznej części głowy po oskórowaniu i obcięciu rogów. Urządzenie jest wraz z urządzeniem sterylizującym umocowanym na nodze przytwierdzanej do podłogi.


Wymiary gabarytowe:


  • długość całkowita - 1.100 mm;
  • szerokość - 250 mm;
  • wysokość - 1.200 mm.


Dane techniczne:


  • zasilanie elektryczne sterylizatora;
  • lanca wyposażona w zawór i końcówkę rozpylającą wodę.


13. Skórowaczka bydła {116.32}


Wymiary gabarytowe:


  • długość - 2.120 mm;
  • szerokość - 1.300 mm;
  • wysokość - 1.600 mm.


Wymiary wałka:


  • długość robocza - 900 mm;
  • grubość na środku - 680 mm.


Dane techniczne zespołu hydraulicznego:


  • moc silnika do napędu zespołu hydraulicznego - 5,5 kW;
  • obroty silnika - 1.450 U/min.;
  • ciśnienie robocze pompy - 150 bar.


Wymiary zewnętrzne zespołu hydraulicznego:


  • długość - 1.160 mm;
  • szerokość - 520 mm;
  • wysokość - 900 mm.


Dane techniczne przekładni:


  • typ - 3N 400 1;
  • moc silnika - 2,64 kW;
  • obroty przekładni - 1.440 U/min.


14. Podesty nierdzewne przy skórowaczce (2 szt.) {128.54}


Służą do podcinania mięśni w trakcie ściągania skóry przez 2 pracowników. Po jednym z każdej strony.


15. Podest nierdzewny z barierką do wyciągania przedżołądków i jelit {46}


Wymiary gabarytowe:


  • długość - 1.500 mm;
  • szerokość - 820 mm;
  • wysokość - 750 mm.


16. Wózek przechylny na kółkach do odbierania jelit i przedżołądków - nierdzewny {128.26}


Wymiary gabarytowe:


  • długość - 1.015 mm;
  • szerokość - 840 mm;
  • głębokość wanny - 250 mm.


17. Wózek z wieszakami na osierdzia i głowy


Dane techniczne:


  • długość - 2.000 mm;
  • szerokość - 1.000 mm;
  • wysokość - 1.300 mm (bez wózka);
  • wysokość - 1.700 mm (z wózkiem);
  • 6 rzędów wieszaków po 12 szt. (łącznie 72 wieszaki).


Zdjęcia wieszaka bez wózka:


18. Ruchomy, nierdzewny podest z umywalką i sterylizatorem dla pilarza {116.74}


  • Podest w wykonaniu nierdzewnym podnosi na wysokość 1.800 - 2.000 mm.
  • Podest wyposażony jest w sterowanie nożne przyciskowe.
  • Podest uzbrojony jest w umywalkę pedałową na wodę zimną i ciepłą (nierdzewna).
  • Podest uzbrojony jest w elektryczny sterylizator noży (nierdzewny).


19. Piła ramowa "BEST", USA z transformatorem bezpiecznego napięcia i balanserem {113.18}


Wymiary gabarytowe:


  • długość całkowita - 1.350 mm;
  • szerokość - 400 mm;
  • wysokość - 500 mm.


Dane techniczne:


  • długość brzeszczotu - 500 mm.


20. Sterylizator do piły ramowej - nierdzewny {116.71}


Wymiary gabarytowe:


  • długość - 1.000 mm;
  • szerokość - 200 mm;
  • wysokość - 1.010 mm.


Dane techniczne:


  • wykonanie nierdzewne;
  • termoregulator;
  • nóżki do przymocowania sterylizatora do podłogi;
  • dopływ i odprowadzenie wody.


21. Podest nierdzewny z drabinką i barierką dla pracownika do mycia półtusz wołowych {25}


Wymiary gabarytowe:


  • długość - 1.500 mm;
  • szerokość - 820 mm;
  • wysokość - 800 mm.


UBOCZNE ARTYKUŁY UBOJU:


22. Myjka do nóg wołowych {116.6}


Wymiary gabarytowe:


  • długość - 1.800 mm;
  • szerokość - 950 mm;
  • wysokość - 1.550 mm.


Dane techniczne:


  • długość bębna - 1.200 mm;
  • średnica bębna - 640 mm;
  • pojemność bębna - 400 l;
  • wykonany ze stali nierdzewnej, grubość blachy - 6 mm;
  • łapy wykonane ze stali nierdzewnej, grubość - 20 mm;
  • zasyp przez otwieraną klapę, ręczny lub mechaniczny;
  • wysyp mechaniczny przez dolną zasuwę;
  • wewnątrz bębna roboczego jest zamontowana listwa natryskowa do gorącej wody (60-67ºC - doprowadzonej z sieci);
  • jednorazowy załadunek bębna w 2/3 pojemności;
  • jednorazowy cykl oparzania i czyszczenia - ok. 10 min.;
  • konstrukcja nośna - stal ocynkowana;
  • moc silnika - 3 kW.


23. Ręczne urządzenie do ściągania racic ze stóp wołowych - nierdzewne {128.23}


Dane techniczne:


  • długość robocza ramienia - 1.000 mm;
  • szerokość zębatego elementu roboczego - 330 mm;
  • wysokość całkowita - 900 mm;
  • waga - 45 kg.


24. Maszyna do czyszczenia przedżołądków wołowych {114.7}


Wymiary gabarytowe:


  • długość - 1.400 mm;
  • szerokość - 1.100 mm;
  • wysokość - 1.450 mm.


Dane techniczne:


  • moc silnika - 11 kW;
  • zasilanie - 380 V/ 24 A/ 50 Hz;
  • obroty - 960 U/min.;
  • średnica bębna - 1.220 mm;
  • głębokość bębna - 550 mm.


25. Opróżniarka jelit cienkich - MOD-33.07 {114.1}


Jest stosowana w zakładach przemysłu mięsnego przy mechanicznej obróbce jelit wołowych, owczych i wieprzowych. Jest przeznaczona do opróżniania jelit w liniach obróbki jelit oraz do pracy indywidualnej. Osłony maszyny wykonane są ze stali kwasoodpornej, korpusy zabezpieczone są warstwą cyny i malowane lakierem epoksydowym.


Wymiary gabarytowe:


  • długość - 1.200 mm;
  • szerokość - 480 mm;
  • wysokość - 1.280 mm.


Dane techniczne:


  • wydajność przy opróżnianiu jelit wołowych - 80 kpl./h;
  • wydajność przy opróżnianiu jelit wieprzowych - 140 kpl./h;
  • moc - 0,4 kW;
  • zasilanie - 220/380 V/ 50 Hz;
  • zużycie wody o temperaturze 313ºK (40ºC) - 0,7 m³/h;
  • masa - 138 kg;
  • obsługa - 1 osoba.


26. Gniatarko-szlamiarka do jelit cienkich - MGD - 35.05 {114.2}


Gniatarka jest stosowana w zakładach przemysłu mięsnego przy mechanicznej obróbce jelit. Jest przeznaczona do wstępnego zgniatania i rozluźniania błony śluzowej jelit w linii obróbki jelit oraz do pracy indywidualnej. 7-wałkowa. Wałki i osłony maszyny wykonane są ze stali kwasoodpornej, korpusy zabezpieczone są warstwą cyny i malowane lakierem epoksydowym.


Wymiary gabarytowe:


  • długość - 890 mm;
  • szerokość - 575 mm;
  • wysokość - 1.215 mm.


Dane techniczne:


  • wydajność - 140 kpl./h;
  • moc - 1,1 kW;
  • zasilanie - 220/380 V/ 50 Hz;
  • zużycie wody o temperaturze 313ºK (40ºC) - 2 m³/h;
  • masa - 318 kg;
  • obsługa - 1 osoba.



Specyfikacje

StanUżywane
Numer magazynowy122.6
