Karuzelowe urządzenie do dozowania pasztetów, past, zup, gulaszy, itp. z napawaniem pokrywek aluminiowych


Wymiary gabarytowe:


  • długość - 2.355 mm;
  • szerokość - 1.570 mm;
  • wysokość - 2.100 mm.


Dane techniczne:


  • Producent - Primodan Food Machinery A/S, Dania;
  • Model - ROT-O-MIN;
  • Typ - 519/2-12;
  • Nr fabryczny - R99 3 49;
  • Rok produkcji - 1999;
  • Wydajność minimalna - 2.640 szt./h;
  • Wydajność maksymalna - 5.400 szt./h;
  • Maksymalna wielkość dozowanych cząsteczek - 3-10 mm;
  • dokładność dozowania farszu - +/- 1 cm³;
  • Producent podaje, że maksymalna liczba, która może być wyprodukowana na tej maszynie to - 4.294.967.295 szt. opakowań;
  • Waga - 1.300 kg.


Powietrze:


  • doprowadzone przewodem o średnicy 25,4 mm;
  • minimalne ciśnienie powietrza - 7 bar;
  • maksymalne ciśnienie powietrza - 10 bar;
  • robocze ciśnienie powietrza - 7,0-7,5 bar;
  • zużycie powietrza - 35 l/cykl.


Energia elektryczna:


  • zasilanie - 3x400 V/50 Hz;
  • moc zainstalowana - 4,2 kW.


Budowa urządzenia:


  • 12-stanowiskowa, 2-rzędowa karuzela;
  • stacja podawania kubków;
  • stacja dozowania produktu z zasobnikiem;
  • stacja podawania pokrywek aluminiowych;
  • stacja zgrzewania pokrywek z kubkiem;
  • przenośnik zdawczy;
  • Pompa zadająca surowiec do zasobnika.


Obecnie urządzenie ma oprzyrządowanie na kubek kwadratowy o wymiarach: 76x76 mm, minimalnej wysokości - 25 mm, maksymalnej wysokości - 40 mm.

Maszyna jest przygotowana do zmiany oprzyrządowania, np. na opakowanie okrągłe.

Gramatura uzależniona jest od przekroju i wysokości opakowania.


Opis do rysunku:

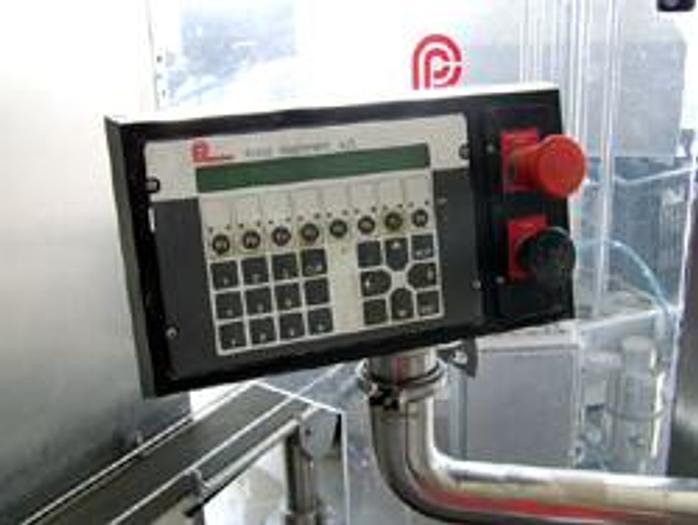

  • 01 - panel sterowniczy
  • 02 - wyłącznik awaryjny
  • 03 - urządzenie wypychające opakowanie
  • 04 - przenośnik taśmowy zdający
  • 05 - główna skrzynka rozdzielcza
  • 06 - główny wyłącznik
  • 07 - przyłącze powietrza
  • 08 - urządenie zgrzewające
  • 09 - drzwi ochronne
  • 10 - napęd
  • 11 - centrum karuzeli
  • 12 - podajnik pokrywek aluminiowych
  • 13 - sekcja siłownika dozownika
  • 14 - zasyp dozownika
  • 15 - dozownik
  • 16 - kontrolki obecności opakowania w gnieździe
  • 17 - regulowany magazyn opakowań
  • 18 - urządzenie podające opakowania



Specyfikacje

StanUżywane
Numer magazynowy108.98
