Plattenröhren-Wärmetauscher – Dampf/Wasser

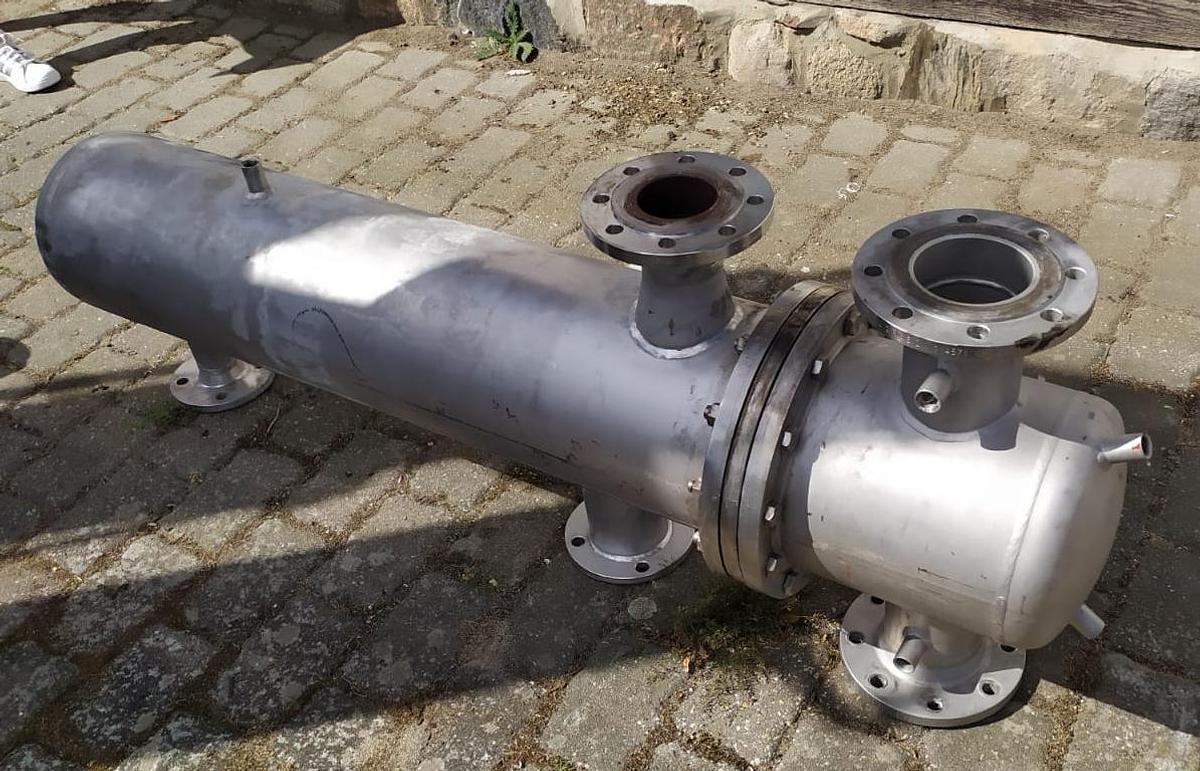

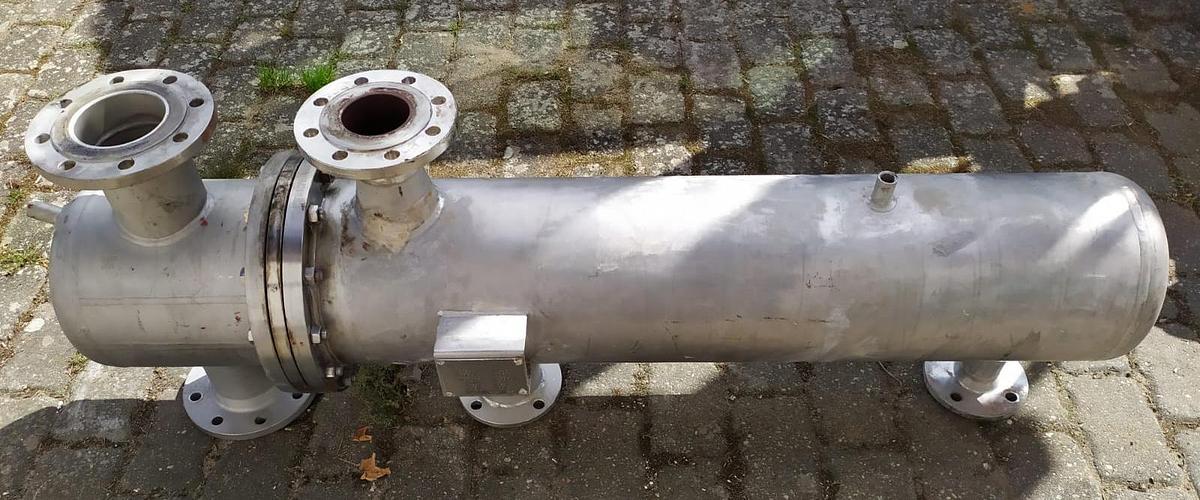

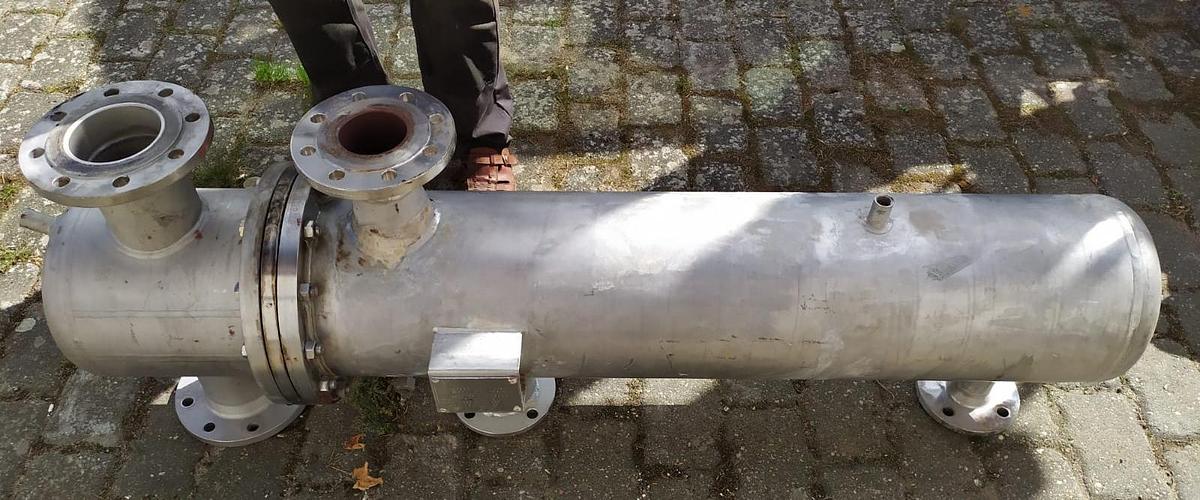

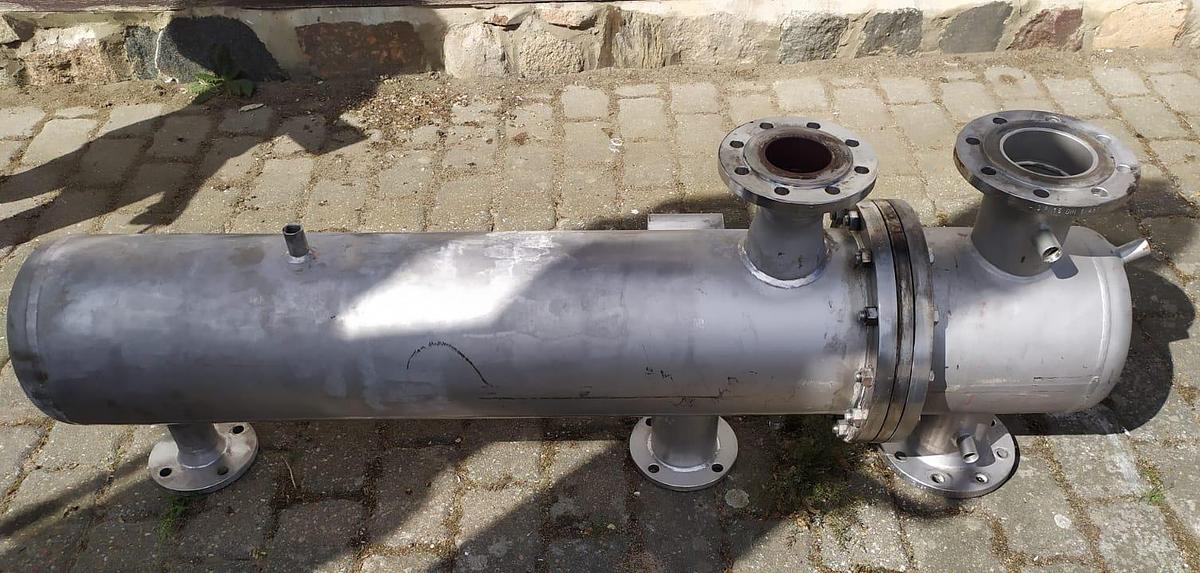

Industrieller Mantel-Rohr-Wärmetauscher für den Austausch von Wärmeenergie zwischen Dampf und Wasser vorgesehen. Das Gerät kann in Heizungs-, Technologie- und Industrieanlagen eingesetzt werden.

Der Wärmeübertrager besitzt eine Wärmetauscherfläche von ca. 2,5 m² und eine Wärmeleistung von ca. 732,7 kW. Die maximale Betriebstemperatur beträgt 180°C.

Gesamtabmessungen

• Gesamtlänge: ca. 1550 mm
• Länge des Rohrteilabschnitts: ca. 1150 mm
• Körpuss Durchmesser: ca. 270 mm

Technische Daten

• Hersteller: Wilhelm Deller KG, Siegen, Deutschland
• Typ: Mantel-Rohr-Wärmetauscher
• Herstellungsjahr: 1991

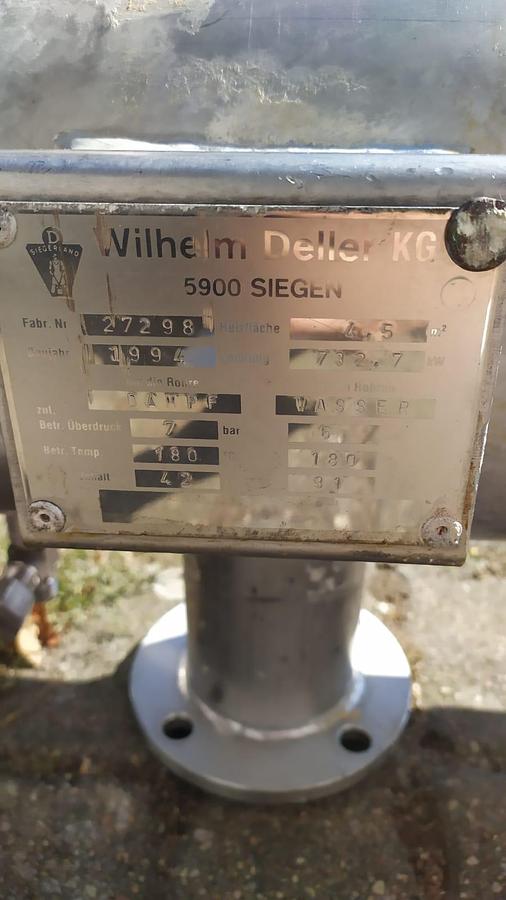

• Fabriknummer: 27298
• mittel: para / wasser
• austauschoberfläche der wärme: ca. 2,5 m²
• Wärmeleistung: ok. 732,7 kW
• maximale Betriebstemperatur: 180°C
• zulässiger Arbeitsdruck: ca. 7 bar für eine der Seiten – gemäß Typenschild

Aufbau und Funktion

Wärmetauscher besitzt zylindrischen Korpus mit interner Rohrbündel. Die Bauweise ermöglicht die Wärmeübertragung zwischen zwei Medienn, ohne sie direkt zu mischen.

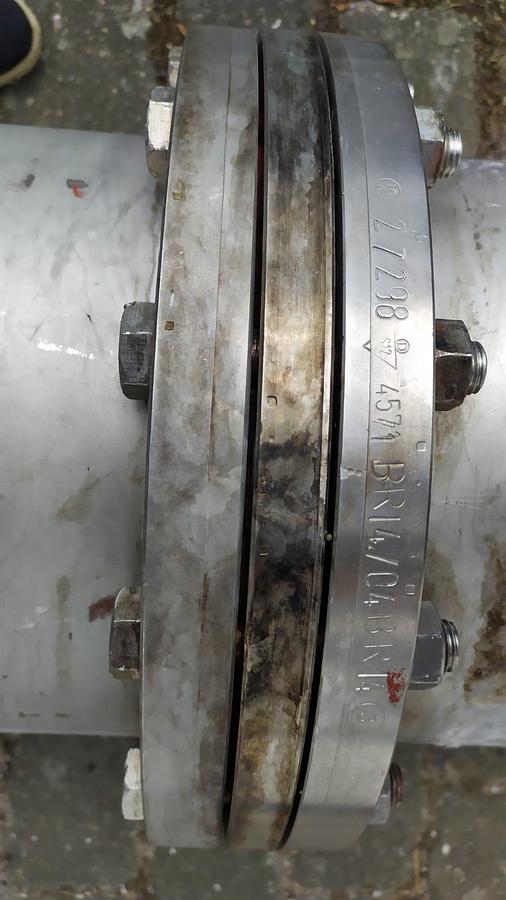

Die Vorrichtung ist mit Flanschanschlüssen sowie zusätzlichen technischen Anschlüssen ausgestattet.

Anschluss

Obere Anschlüsse:

• Dichtung. Ø108 mm
• Dichtungsflansch o. Ø83 mm

Unteres Anschlussfeld:

• justierbar Ø108 mm
• Anschluss OK. Ø20 mm
• Dichtungsflansch o. Ø56 mm

Zusätzlich befinden sich am Gehäuse Anschlüsse o. 3/4"und können unter anderem zum Entlüften, Ablassen, Kondensatauswurf oder Anschluss von Hilfsapparaturen dienen.
